I. Giới thiệu
Bộ truyền tín hiệu đo mức siêu âm SUP-MP có đầy đủ các chức năng, bao gồm giám sát, truyền dữ liệu và giao tiếp người-máy. Thiết bị này có khả năng chống nhiễu mạnh mẽ; cho phép cài đặt giới hạn trên và dưới tự do, điều chỉnh đầu ra trực tuyến và hiển thị tại chỗ.
Đo mức bằng siêu âm là một phương pháp không xâm lấn và chính xác được sử dụng để đo mức chất lỏng và chất rắn trong bể chứa, bình chứa và đường ống. Kỹ thuật này hoạt động bằng cách phát ra sóng âm tần số cao truyền qua môi trường cần đo và phản xạ trở lại cảm biến. Thời gian sóng âm truyền đi và quay trở lại được sử dụng để xác định khoảng cách giữa cảm biến và bề mặt của môi trường. Thông tin này sau đó được xử lý bởi bộ xử lý tín hiệu số để cung cấp kết quả đo mức chính xác.
Giá trị khoảng cách có thể được tính toán trong công thức của bộ truyền tín hiệu đo mức siêu âm này: (Lưu ý rằng phép chia cho 2 là để tính đến quãng đường khứ hồi: đi và về)
Bộ truyền tín hiệu đo mức siêu âm SUP-MP
Đo mức bằng sóng siêu âm thường được sử dụng trong các ứng dụng mà công nghệ đo mức truyền thống có thể không phù hợp, chẳng hạn như môi trường ăn mòn hoặc nguy hiểm, hoặc nơi môi trường được đo có độ nhớt cao hoặc dễ tạo bọt.
II. Thông số
| Product | Ultrasonic level transmitter |
| Model | SUP-MP |
| Measure range |
0~5M/ 0~10M/ 0~15M/ 0~20M/ 0~30M
|
| Blind zone | 0.35m |
| Accuracy |
±0.5% FS (optional ± 0.2% FS)
|
| Display | 2-inch black and white LCD with 128*64 resolution |
| Output (optional) | 4-20mA RL＜500Ω |
| RS485 | |
| 2 relays | |
| Measuring variable | Level/Distance |
| Power supply | 14~28VDC 85~305VAC，5W Max，50/60Hz (optional) |
| Power consumption | <1.5W |
| Protection degree | IP65(others optional) |

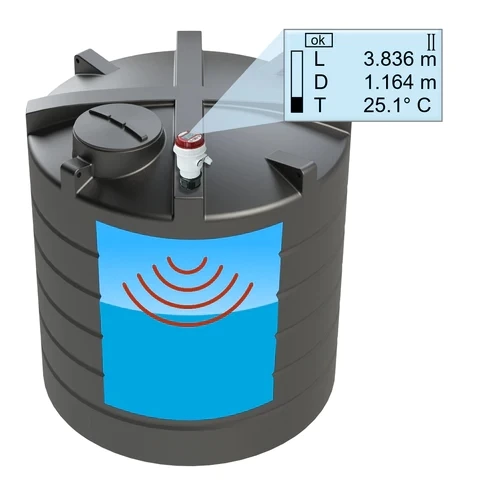

III. Nguyên lý đo

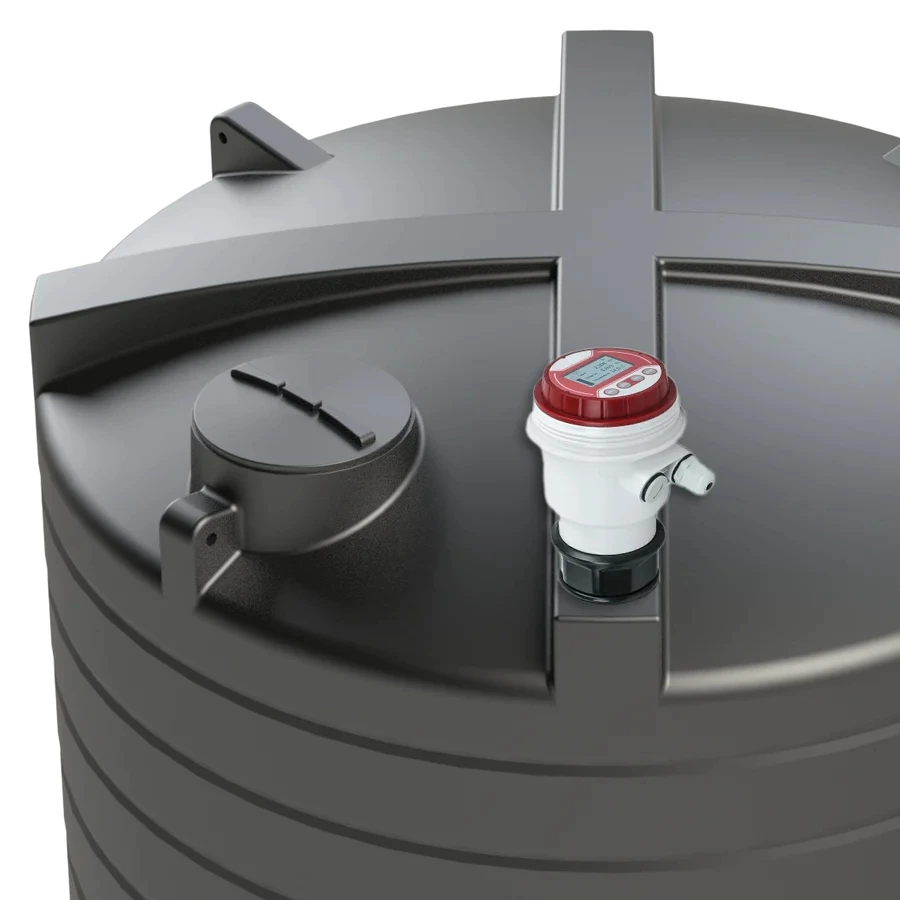

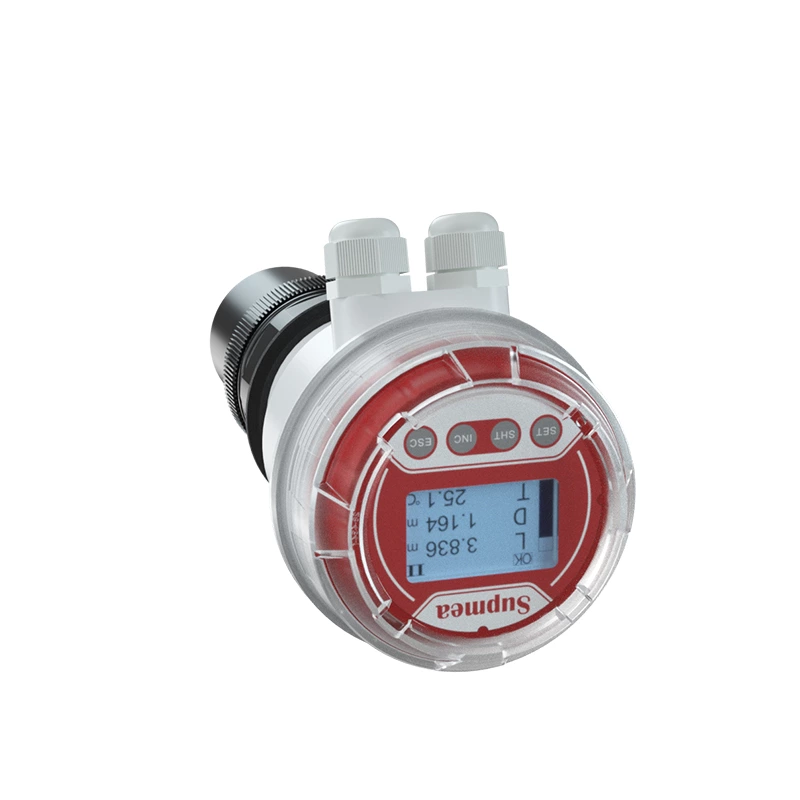

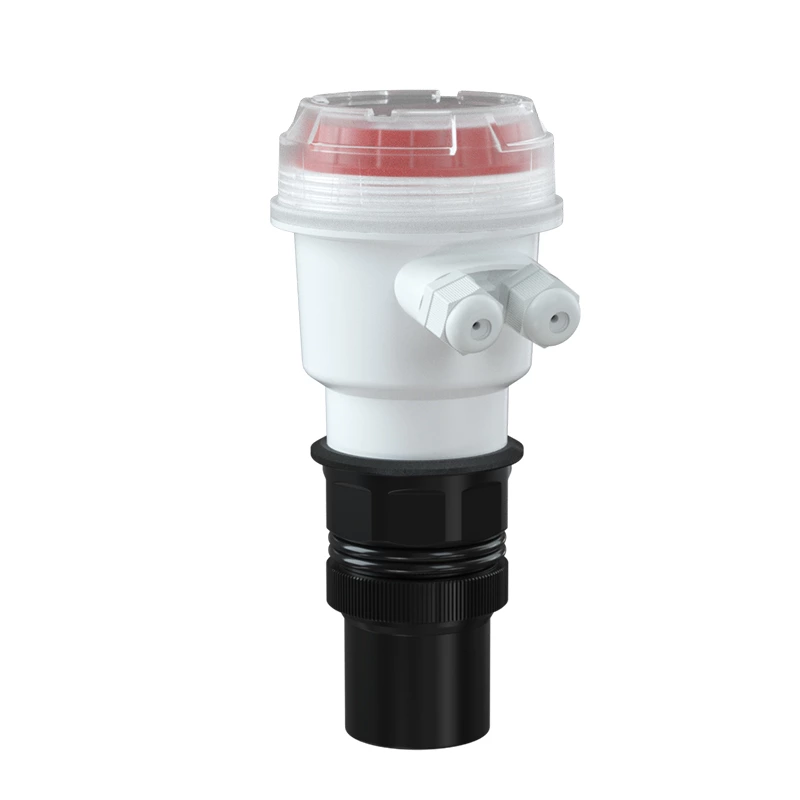

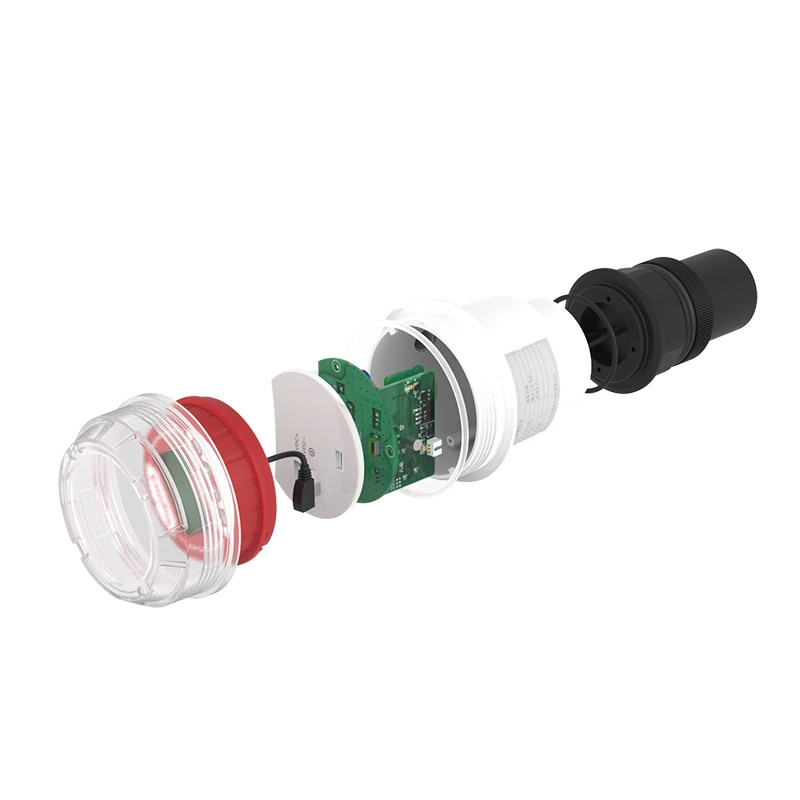

IV. Hình ảnh
