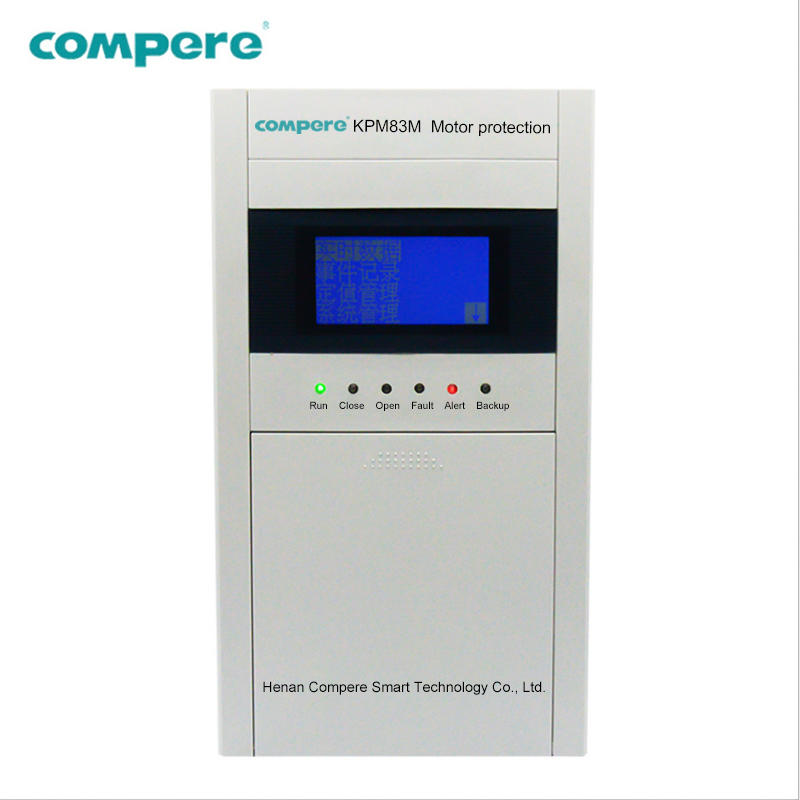

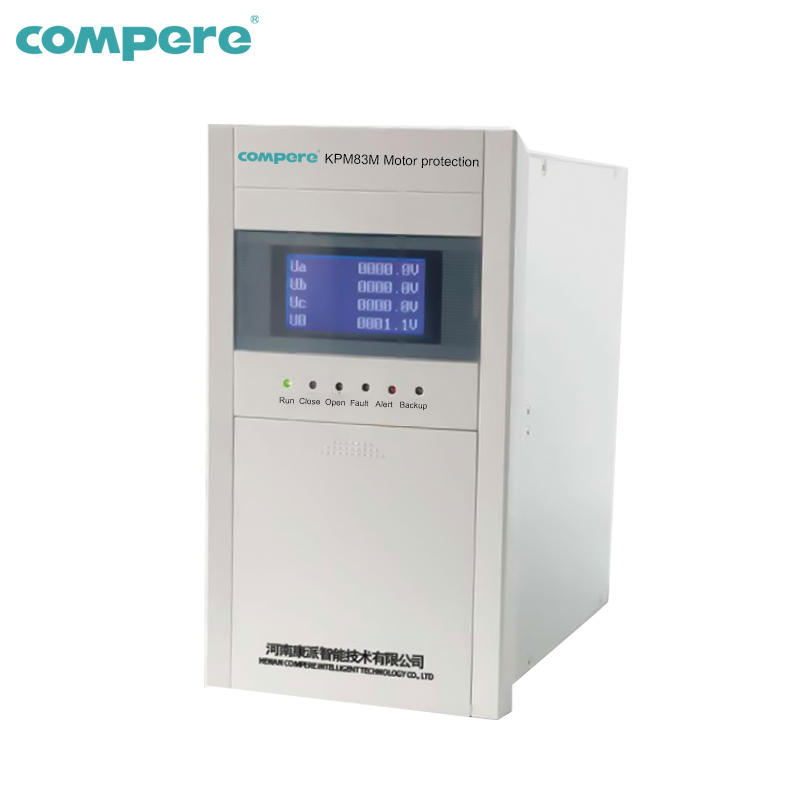

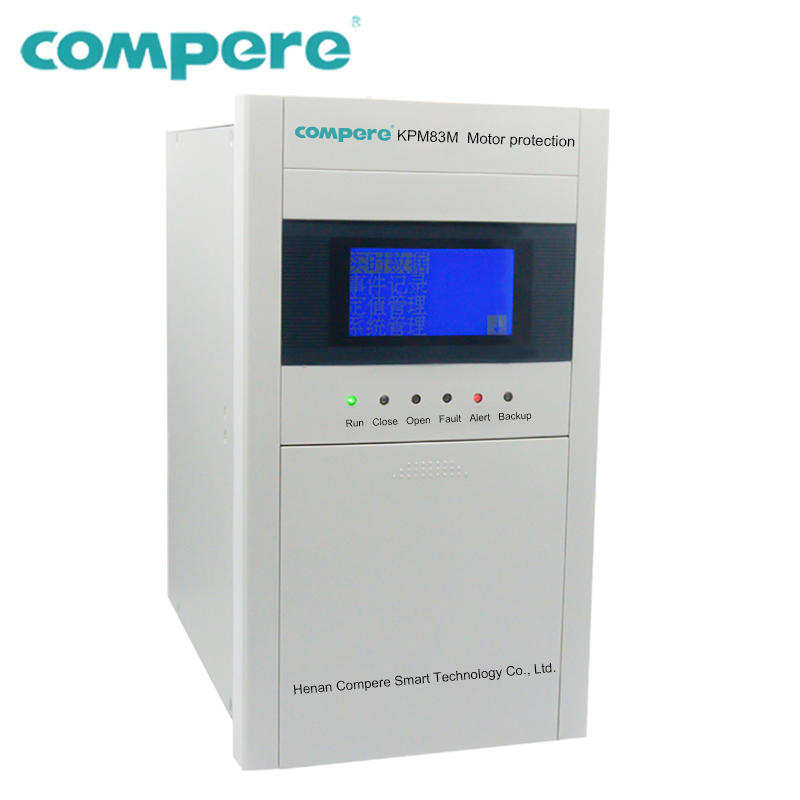

Rơ le bảo vệ động cơ kỹ thuật số dòng KPM83M dựa trên bộ xử lý DSP hiệu suất cao và hệ điều hành thời gian thực nhúng. Đây là thiết bị giám sát tích hợp bảo vệ, điều khiển và liên lạc.
Sản phẩm phù hợp cho các trạm biến áp, nhà máy điện, doanh nghiệp công nghiệp, khai thác mỏ hoặc xây dựng và các lĩnh vực khác có cấp điện áp lên đến 35KV. KPM83M có các chức năng như bảo vệ, đo từ xa, lưới điện từ xa, điều chỉnh và điều khiển từ xa để đạt được sự kiểm soát và quản lý hoàn toàn.
Bên cạnh đó, có thể cung cấp bảo vệ, giám sát và điều khiển đường dây, bảo vệ điều khiển máy biến áp, bảo vệ điều khiển động cơ, bảo vệ điều khiển PT, bảo vệ điều khiển tụ điện, thiết bị khởi động nguồn điện dự phòng bảo vệ khớp nối tự động và các loại sản phẩm khác.
- Rơle bảo vệ động cơ kỹ thuật số phần cứng:
- Mô-đun cắm và rút phích cắm phía sau, tách điện mạnh và yếu; Khung truyền động được gia cố được thiết kế để chống rung và nhiễu mạnh. Nó có thể được gắn ở vị trí trung tâm trong tủ công tắc để thực hiện.
- Bộ xử lý máy vi tính 32 bit, RAM và bộ nhớ flash dung lượng lớn, khả năng xử lý dữ liệu lớn, vận hành và lưu trữ thông tin logic, tốc độ thực thi nhanh và độ tin cậy cao.
- A/D độ chính xác cao 16-bit, độ chính xác đo cao.
- Báo cáo thực thi và sự kiện có thể lưu không dưới 32 sự kiện gần đây
- LCD đồ họa, thao tác menu
- Những đặc điểm chính:
- ◆ Khung truyền động được gia cố được thiết kế để chống rung và nhiễu mạnh, đặc biệt
phù hợp với môi trường khắc nghiệt. Nó có thể được gắn ở vị trí trung tâm trong tủ công tắc để thực hiện.
◆ Tất cả các IC đều sử dụng tiêu chuẩn cấp quân sự để đảm bảo độ ổn định và độ tin cậy cao hơn.
◆ Sử dụng MCU 32-bit làm CPU, cấu hình RAM và bộ nhớ flash dung lượng lớn, có
khả năng xử lý dữ liệu mạnh mẽ, vận hành và lưu trữ thông tin logic, tốc độ thực thi nhanh và
độ tin cậy cao.
◆ A/D 16-bit được sử dụng để thu thập dữ liệu, thu thập dữ liệu là 24 điểm mỗi tuần và
độ chính xác của phép đo bảo vệ cao.

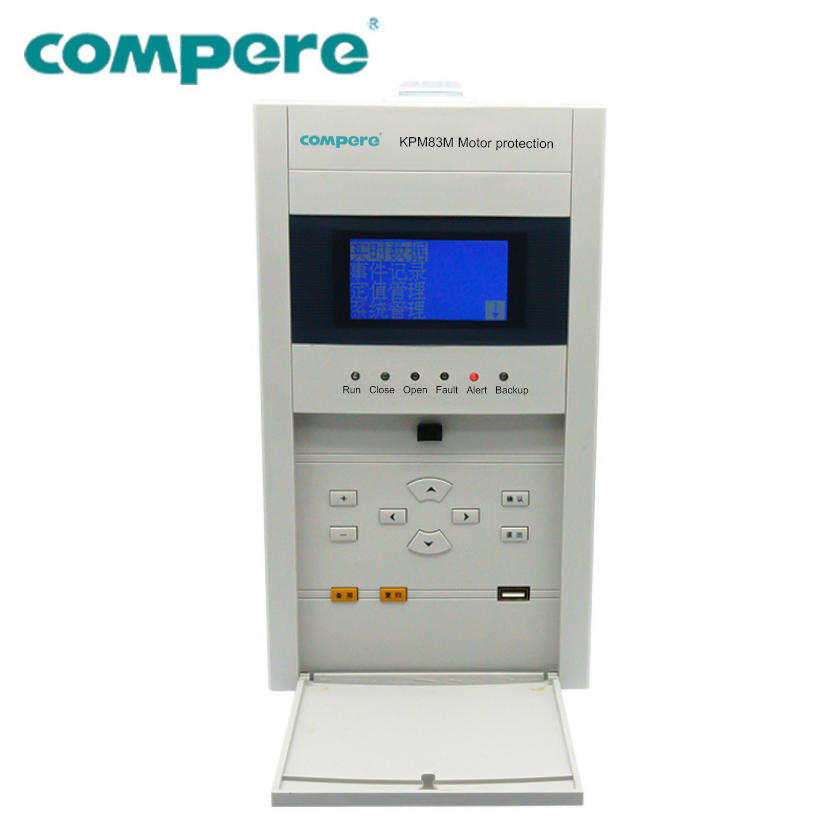

◆ Màn hình LCD đồ họa có thể hiển thị nhiều trạng thái hoạt động và dữ liệu khác nhau trong thời gian thực,
thông tin chi tiết và trực quan, thao tác và gỡ lỗi thuận tiện.
◆ Bản ghi thông tin dung lượng lớn: có thể lưu không dưới 32
báo cáo sự kiện lịch sử gần đây, với các thông số hành động, giữ khi tắt nguồn, dễ dàng phân tích tai nạn.
◆ Áp dụng giao thức MODBUS-RTU với giao diện truyền thông RS-485. Kết nối mạng
tiết kiệm và thuận tiện, có thể giao tiếp trực tiếp với
máy tính giám sát và đầu vào.
- Đo lường độ chính xác:
- Lỗi đo giá trị tương tự ≤±0,2%
- Lỗi đo công suất ≤0. 5%
- Điện áp đầu vào kỹ thuật số độ phân giải 220V không quá 2ms
- Điện áp xung đầu vào 24V độ rộng xung không nhỏ hơn 10ms
- Tiêu thụ năng lượng
- Vòng điện áp xoay chiều:
- Vòng lặp AC:
- Vòng lặp dòng điện không thứ tự:
- Vòng nguồn bảo vệ
| Chức năng Mô hình | MOE | MOE | MOE | MOE | MOE | MOE | MOE | MOE | MOE | |
| 83L | 83T | 83TD | 83C | 83M | 83MD | 83P | 83B | 83U | ||
| Chức năng bảo vệ | Nghỉ nhanh | √ | √ | |||||||
| Bảo vệ ngắt nhanh vi sai | √ | √ | ||||||||
| Quá dòng I | √ | √ | √ | √ | √ | |||||
| Quá dòng II | √ | √ | √ | √ | ||||||
| Quá dòng thứ tự âm I | √ | |||||||||
| Quá dòng thứ tự âm II | √ | |||||||||
| Quá dòng ngược thời gian | √ | |||||||||
| Quá dòng thứ tự 0 | √ | √ | √ | √ | √ | |||||
| Quá dòng không cân bằng | √ | |||||||||
| Quá tải | √ | √ | √ | |||||||
| Quá tải thời gian ngược | √ | |||||||||
| Bảo vệ quá áp | √ | √ | √ | |||||||
| Quá điện áp thứ tự 0 | √ | √ | ||||||||
| Quá điện áp thứ tự 0 không cân bằng | √ | |||||||||
| Bảo vệ điện áp thấp | √ | √ | √ | |||||||
| Bảo vệ điện áp thấp I | √ | |||||||||
| Bảo vệ điện áp thấp II | √ | |||||||||
| Trình tự ngược thời gian nghịch đảo điện áp thấp | √ | |||||||||
| Khai thác điện áp | √ | |||||||||
| Bảo vệ ngắn mạch | √ | |||||||||
| Bảo vệ quá nhiệt | √ | |||||||||
| Tăng tốc sau | √ | |||||||||
| Recloser | √ | |||||||||
| ngắt kết nối PT | √ | √ | √ | √ | ||||||
| Xả quá áp PT | √ | |||||||||
| Bảo vệ không dùng điện | √ | √ | √ | |||||||
| Sa thải tải tần số thấp | √ | |||||||||
| Hướng điện | √ | |||||||||
| Bảo vệ chênh lệch tỷ lệ của phanh điều hòa thứ hai | √ | √ | ||||||||
| Chức năng phát hiện và chặn CT | √ | √ | ||||||||
| Ghi lỗi | √ | |||||||||
| Bảo vệ thời gian khởi động lâu | √ | |||||||||
| Bảo vệ sạc | √ | √ | ||||||||
| Giám sát cách nhiệt | √ | |||||||||
| Ngắt kết nối vòng điều khiển | √ | |||||||||
| Chức năng đo | Tín hiệu đầu ra phân chia điều khiển từ xa của bộ ngắt mạch | √ | √ | √ | √ | √ | ||||
| IA,IB,IC,UA,UB,UC,Ia2,Ib2,Ic2,U0, I0,P,Q,F,cosΦ, v.v. | √ | √ | √ | √ | ||||||
| Iah,Ibh,Ich,Ia1,Ib1,Ic1 | √ | |||||||||
| Hiển thị thời gian thực hiện tại không cân bằng | √ | |||||||||
