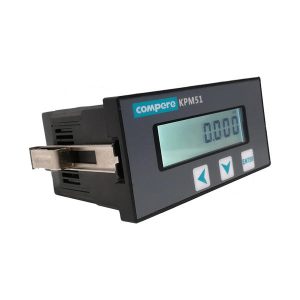

Đồng hồ đo điện thông minh một pha KPM51 Selink được tích hợp đo từ xa, báo hiệu từ xa, điều khiển từ xa và truyền dẫn. KPM51 đa chức năng và tiết kiệm chi phí, có thể được sử dụng độc lập để đo lường và hiển thị công suất khác nhau giúp khách hàng tiết kiệm chi phí đầu tư và không gian sử dụng.
Do đó, thiết bị giám sát nguồn điện này được sử dụng rộng rãi trong các ngành công nghiệp khác nhau.
- Đồng hồ đo điện thông minh một pha
- Đo thông số điện đầy đủ:
- U L-L , U L-N , I, F, PF;
- P, Q, S, năng lượng hai chiều, v.v.
- Độ chính xác cao:
- Lớp U 0,2; Lớp I 0,2;
- Lớp P 0,5S; Năng lượng hoạt động Lớp 0,5S
- Chức năng ghi:
- Hệ số công suất trung bình hàng tháng và dữ liệu công suất trong ba tháng
- Thống kê thời gian làm việc và thời gian tải của thiết bị
- Giao tiếp: RS485/Modbus-RTU
- Chức năng tùy chọn: 2 đầu vào chuyển mạch, 2 đầu ra rơle
- Chức năng tùy chọn: Giám sát nhiệt độ cảm biến PT100, đầu ra analog 4-20mA
| Nguồn điện làm việc
|
Điện áp hoạt động | AC 85-265V/ DC 80-300V |
| Tiêu thụ điện năng định mức | < 3VA | |
| Điện áp đầu vào
|
Điện áp định mức | 11 0 / 22 0V |
| Khả năng quá áp | 1,2 lần điện áp định mức, hoạt động liên tục, 2 lần điện áp định mức, cho phép 1 0 s | |
| ngưỡng | 5V _ | |
| Tiêu thụ điện năng định mức | <0,5VA/ pha | |
| Phạm vi đo | 5~260VAC | |
| Đầu vào hiện tại
|
Đánh giá hiện tại | 5A (mặc định), 1A (vui lòng ghi rõ khi đặt hàng) |
| Khả năng quá tải | 1,2 lần dòng định mức, hoạt động liên tục; 20 lần dòng định mức, cho phép 1 giây | |
| ngưỡng | Cấu hình 5A , 10mA , cấu hình 1A , 5mA | |
| Tiêu thụ điện năng định mức | < 0,75VA/ pha (định mức 5 A ) < 0,25VA/ pha ( định mức 1 A ) | |
| Phạm vi đo | 5A : 0~6A ； 1A : 0~1,2A | |
| Đo lường độ chính xác
|
Vôn | ± 0,2% ( 0,01V ) |
| hiện hành | ± 0,2% ( 0,01A ) | |
| Điện năng hoạt động | ± 0,5% （0,01W ） | |
| Công suất phản kháng | ± 2,0% （0,01var ） | |
| hệ số công suất | ±1.0%（0.001） | |
| Tính thường xuyên | ±0.02 (0.01Hz) | |
| Năng lượng điện hoạt động | ± 0,5% ( 0,1kwh ) | |
| năng lượng phản ứng | ± 2,0% （0,1kvarh ） | |
| nhiệt độ | ±1℃（1℃） | |
| Giao tiếp
|
Phương thức giao tiếp | RS485 , giao diện cách ly quang điện |
| giao thức truyền thông | Modbus-RTU, 1200- 192 00BPS | |
| Đầu ra đầu vào
|
Chuyển đổi đầu vào | 2 đầu vào DI tiếp xúc khô thụ động , nguồn điện DC24V bên trong |
| Đầu ra rơle | 2 kênh đầu ra D O , công suất tiếp điểm 250VAC/5A, 30VDC/5A | |
| Đầu ra analog | Dải đầu ra 4-20m A, quá tải 1,2 lần | |
| Đầu vào nhiệt độ | Phạm vi đo nhiệt độ 0-100oC | |
| Môi trường làm việc
|
Nhiệt độ hoạt động | -25℃ ~ +70℃ |
| Nhiệt độ bảo quản | -30℃ ~ +75℃ | |
| Độ ẩm tương đối | 5% ~ 95% không ngưng tụ | |
| Độ cao | Dưới 4000m | |
| Đặc tính cách điện
|
Tần số nguồn chịu được điện áp | AC 2kV/phút~1mA đầu vào – đầu ra – nguồn điện ( GB/T13729 ) |
| Vật liệu chống điện | ＞50M Ω（GB/T13729 ） | |
| điện áp xung | 5kV ( đỉnh ) , 1.2/50us ( GB/T13729 ) | |
| Tương thích điện từ
|
Khả năng miễn dịch tăng (sốc) | GB/T 17626.5-2008 , Cấp 4 |
| Miễn dịch nổ điện | GB/T 17626.4-2008 , Cấp 4 | |
| Miễn dịch phóng tĩnh điện | GB/T 17626.2-2006 , Cấp 4 | |
| Miễn nhiễm từ trường tần số điện | GB/T 17626.8-2006 , Cấp 4 |
Sơ đồ nối dây điển hình một pha điện áp thấp KPM51E
