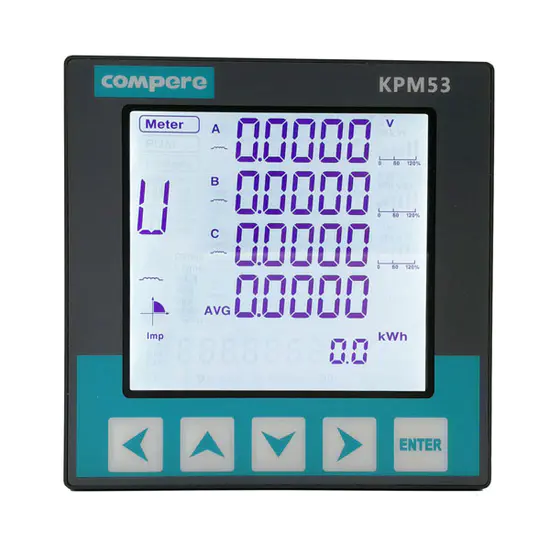

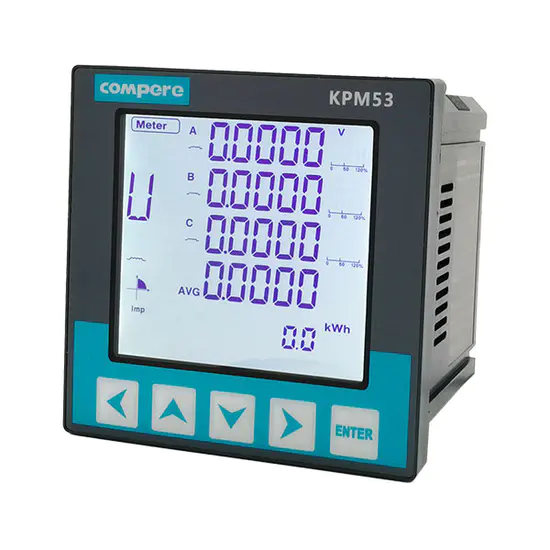

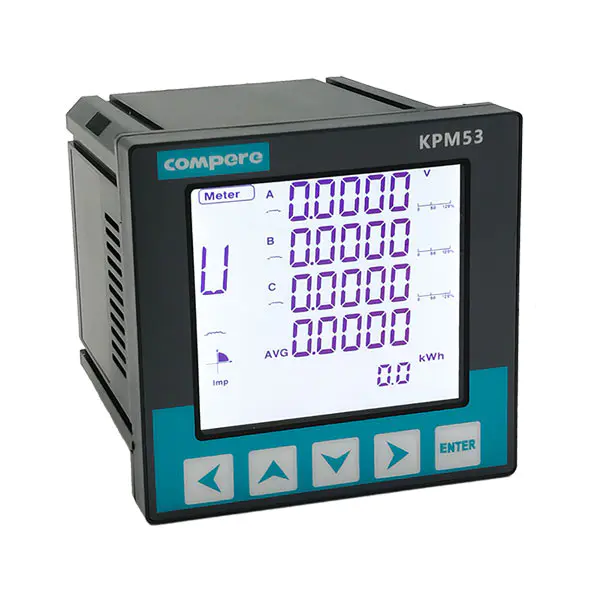

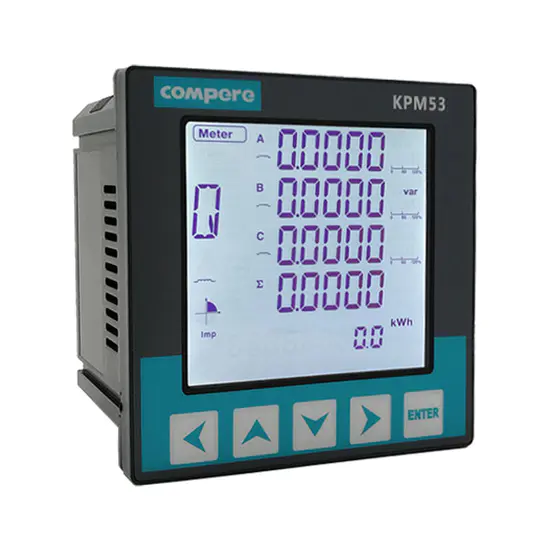

Đồng hồ đo điện kỹ thuật số thông minh ba pha KPM53 được sử dụng để đo các thông số điện ba pha, hiển thị, thống kê nguồn điện, phân tích chất lượng điện năng, đầu vào / đầu ra kỹ thuật số và truyền thông mạng trong một. Với độ chính xác cao Lớp 0,5, khả năng cách ly mạnh mẽ, hiệu suất ổn định, khả năng chống nhiễu, v.v.; thiết bị còn có khả năng mở rộng rất mạnh như giám sát hoạt động chuyển mạch bên ngoài, đầu ra analog 4-20mA. Ngoài ra, việc quản lý mạng của thiết bị có thể được thực hiện thông qua giao thức truyền thông RS-485 / Modbus
- Đồng hồ đo điện kỹ thuật số thông minh ba pha bảng kỹ thuật số
- Đo thông số điện đầy đủ: U L-L , U L-N , I, F, PF, P, Q, S, năng lượng bốn góc phần tư, v.v.
- Độ chính xác cao: Lớp U 0,2; Lớp I 0,2.
- Độ chính xác cao: Lớp P 0,5S; Năng lượng hoạt động Lớp 0,5S.

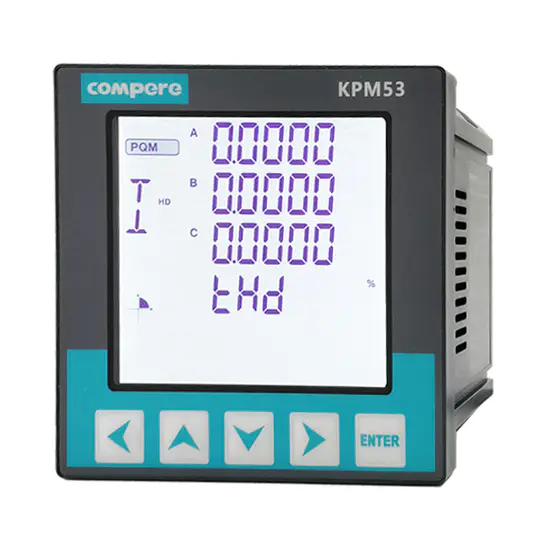

- Phân tích chất lượng điện năng:
- Phân tích hài hòa thứ 2-31; I/U Tổng tỷ lệ biến dạng.
- Hệ số đỉnh; hệ số thung lũng.
- Tốc độ mất cân bằng hiện tại, điện áp.
- Chức năng ghi:
- Hệ số công suất trung bình hàng tháng và dữ liệu công suất trong ba tháng qua.
- Thông số điện dữ liệu tối đa và tối thiểu.
- Đồng hồ đo thời gian làm việc, thống kê thời gian tải.
- Giao tiếp: RS485/Modbus-RTU;Profibus-DP
- Chức năng tùy chọn:
- 2 đầu vào kỹ thuật số;
- 2 đầu ra kỹ thuật số
- Giám sát nhiệt độ PT100;
- Đầu ra tương tự 4-20mA
| Nguồn điện làm việc | Điện áp hoạt động | AC 85-265V/ DC 80-310V |
| Tiêu thụ điện năng định mức | < 3VA | |
| Điện áp đầu vào | Điện áp định mức | 57,7/100V,220/380V,380/660V |
| Khả năng quá áp | 1,2 lần điện áp định mức cho phép, làm việc liên tục; 2 lần điện áp định mức cho phép 10S |
|
| Tiêu thụ điện năng định mức | <0,5VA (mỗi pha) | |
| Phạm vi đo lường | LN:50~260VAC, LL:90~450VAC | |
| Đầu vào hiện tại | Đánh giá hiện tại | Mặc định 5A, phạm vi đầu vào 1-6A; tùy chọn 1A, phạm vi đầu vào 1-1.2A |
| Khả năng quá tải | 1,2 lần dòng định mức cho phép, làm việc liên tục; 20 lần dòng định mức cho phép 1S |
|
| Tiêu thụ điện năng định mức | ＜0,75VA/pha（5A）; <0,45VA/pha (1A) | |
| Phạm vi đo lường | 5A:0~6A； 1A:0~1.2A | |
| Giám sát chất lượng điện năng | Đo sóng hài | Tỷ lệ biến dạng sóng hài U/I 2-31 |
| Tỷ lệ biến dạng sóng hài | Điện áp pha, dòng điện pha | |
| Tỷ lệ mất cân đối | Điện áp, dòng điện | |
| Đo lường độ chính xác | Vôn | ±0.2%(0.01V) |
| Hiện hành | ±0.2%(0.01A) | |
| Điện năng hoạt động | ±0.5%(0.01W) | |
| Công suất phản kháng | ±2,0%(0,01var) | |
| Hệ số công suất | ±0.5%(0.001) | |
| Tính thường xuyên | ±0.02 (0.01Hz) | |
| Năng lượng hoạt động | ±0.5%(0.1kwh) | |
| năng lượng phản ứng | ±2,0%(0,1kvarh) | |
| Nhiệt độ | ±1oC(1oC) | |
| Giao tiếp | cổng giao tiếp | RS485, Giao diện cách ly quang điện |
| Giao thức truyền thông | Modbus-RTU, 1200-38400BPS Probibus-DP,9600-12Mbps |
|
| DI & LÀM | Chuyển đổi giá trị đầu vào | Đầu vào DI tiếp xúc đường dây chính thụ động 2 chiều, nguồn điện bên trong DC24V |
| Đầu ra rơle | Ngõ ra DO 2 chiều, công suất tiếp điểm 250VAC/5A, 30VDC/5A | |
| Đầu ra analog | Dải đầu ra 4-20mA, quá tải 1,2 lần | |
| Đầu vào nhiệt độ | Phạm vi nhiệt độ 0-100oC | |
| Môi trường làm việc | Nhiệt độ hoạt động | -25oC ~ +70oC |
| Nhiệt độ bảo quản | -30oC ~ +75oC | |
| Độ ẩm tương đối | 5% ~ 95% Không ngưng tụ | |
| Độ cao | Không quá 4000m | |
| Cách điện | Độ bền điện môi | Tần số nguồn điện áp AC 2kV, thời gian làm việc 1 phút |
| Vật liệu chống điện | ＞50MΩ | |
| Điện áp tác động | 5kV (Đỉnh),1,2/50us | |
| Tương thích điện từ | Miễn dịch phóng tĩnh điện | IEC61000-4-3, cấp 4 |
| Miễn dịch nhóm xung nhanh | IEC61000-4-4, cấp 4 | |
| Tăng khả năng miễn dịch | IEC61000-4-5, cấp 4 | |
| Miễn nhiễm từ trường tần số điện | IEC61000-4-8, cấp 4 |

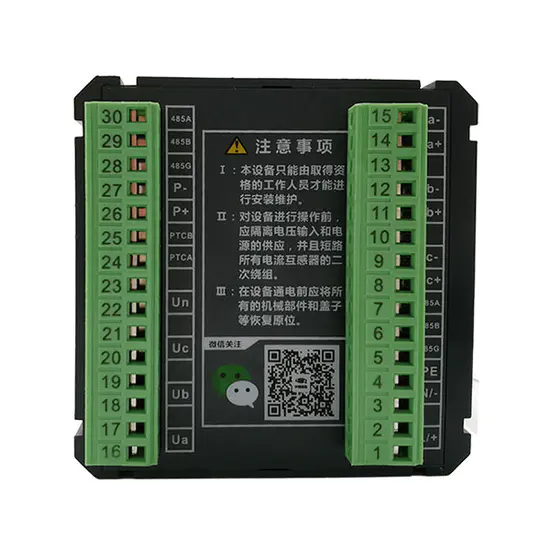

Sơ đồ nối dây điển hình ba pha ba dây điện áp cao KPM53ZRK
Sơ đồ nối dây điển hình ba pha bốn dây điện áp thấp KPM53ZRKSơ đồ nối dây điển hình ba pha bốn dây điện áp thấp KPM53ZRK
