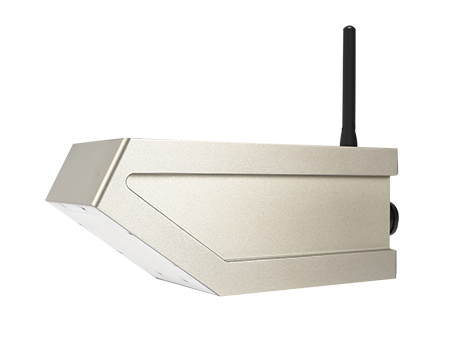

Lưu lượng kế radar được thiết kế dựa trên nguyên lý đo lường của sóng liên tục điều chế tần số (FMCW). Tần số radar của cảm biến mực nước có thể là 80GHz. Nó không chỉ có thể được sử dụng trong phạm vi 40 mét mà còn có thể đo tốc độ và khoảng cách. Được trang bị chức năng tự động nhận dạng hướng dòng nước và chức năng hiệu chỉnh góc thẳng đứng tích hợp, nó có thể được sử dụng để đo mực nước, vận tốc hoặc lưu lượng của các loại xử lý nước khác như sông, cửa hồ chứa hoặc cống rãnh.
Ứng dụng :
- Giám sát mực nước sông
- Hệ thống kiểm soát lũ hồ chứa
- Dòng chảy thải sinh thái
- Giám sát lưu lượng dòng chảy của kênh nước nông nghiệp
- Kiểm soát xả nước thải
Ưu điểm :
- Sóng liên tục điều chế tần số radar 80GHz (FMCW) và dữ liệu đo đầu ra về vận tốc dòng chảy, mực nước và lưu lượng dòng chảy cùng một lúc.
- Đo không tiếp xúc và chống nước IP68 (thiết kế chống sét), không bị ảnh hưởng bởi thời tiết xấu và các yếu tố vi-rút.
- Với chức năng điều chỉnh thông số Bluetooth, hỗ trợ APP điện thoại di động để cấu hình và bảo trì thiết bị tại chỗ mà không cần dây.
- Chức năng RTU tùy chọn để hỗ trợ nâng cấp và bảo trì thiết bị từ xa.
- Chống tĩnh điện, chống sét lan truyền và chống bức xạ điện từ.
Thông số kỹ thuật :
| Hệ thống đo vận tốc | |
| Nhiệt độ hoạt động | -35~70℃ |
| Điện áp hoạt động | 7~32VDC,5.5-32VDC (phân loại) |
| Dòng điện làm việc | Đầu vào 12VDC, chế độ làm việc: ≤35mA chế độ chờ: ≤1mA |
| Xếp hạng IP | IP68 |
| Cấp độ chống sét | 6KV |
| Máy đo tốc độ sóng radar | |
| Tần số radar | 24GHz |
| Phạm vi đo tối đa | 40 phút |
| Phạm vi vận tốc | 0,03~20m/giây |
| Độ chính xác đo vận tốc | ±0,01m/giây;±2%FS |
| Góc ăng-ten | 12° |
| Cảm biến mực nước radar | |
| Tần số radar | 80Ghz |
| Phạm vi đo lường | 40 mét |
| Độ chính xác đo lường | ±2mm,±0,05%FS |
| Hệ thống truyền dữ liệu | |
| Truyền dữ liệu | RS485 / RS232, 4~20mA, LoRa (tùy chọn không dây), NB-IoT (tùy chọn không dây), 4G RTU (tùy chọn không dây) |
Video:
Tài liệu:
Để nhận tư vấn và hỗ trợ thông tin chi tiết về sản phẩm, Quý Khách xin liên hệ SELINK Việt Nam theo thông tin:
Hotline: 0866.322.099
Email: Sale.selink@gmail.com
