I. Giới thiệu
Đồng hồ đo điện từ SUP-LDG là sự lựa chọn hàng đầu, mang lại hiệu suất và độ chính xác mà ứng dụng của bạn yêu cầu. Những đồng hồ này thích hợp cho tất cả các chất lỏng dẫn điện, chẳng hạn như nước, axit, kiềm, bùn và nhiều loại khác. Các ứng dụng điển hình bao gồm giám sát chất lỏng, chiết rót, định lượng và đo lường chính xác trong quá trình chuyển giao hàng hóa.
Đồng hồ đo điện từ SUP-LDG là sự lựa chọn hàng đầu, mang lại hiệu suất và độ chính xác mà ứng dụng của bạn yêu cầu. Những đồng hồ này thích hợp cho tất cả các chất lỏng dẫn điện, chẳng hạn như nước, axit, kiềm, bùn và nhiều loại khác. Các ứng dụng điển hình bao gồm giám sát chất lỏng, chiết rót, định lượng và đo lường chính xác trong quá trình chuyển giao hàng hóa.
II. Thông số
| Product | Electromagnetic flow meter |
| Model | SUP-LDG |
| Diameter nominal | DN15~DN1200 |
| Nominal pressure | DN15 – DN250, PN ≤1.6MPa |
| DN300 – DN1000, PN ≤1.0MPa | |
| DN1200, PN ≤0.6 MPa | |
| Higher pressure can be customized | |
| Accuracy | ±0.5% F.S. (Flow speed > 1m/s); ±0.5% F.S.±2mm/s (Flow speed <1m/s) |
| Repetitiveness | 0.16% |
| Liner material | Neoprene (CR), Polyurethane (PU), PTFE (F4), PFEP (F46), PFA |
| Electrode material | 316L Stainless Steel, Hastelloy C, Hastelloy B, Ti, Ta, Pt |
| Medium temperature | Neoprene: -10…+60℃ Polyurethane: -10…+60℃ PTFE/FEP: -10…+120℃ PFA: -10…+120℃ |
| Power supply | 85-245VAC，50/60Hz, 22VDC-26VDC |
| Structure type | Compact type, Remote type |
| Ingress protection | IP65, IP68(remote type only) |
| Product standard | JB/T 9248-2015 |
III. Nguyên lý đo
Nguyên lý hoạt động của lưu lượng kế điện từ dựa trên định luật cảm ứng điện từ Faraday. Hai cuộn dây điện từ ở hai đầu trên và dưới như thể hiện trong Hình 3 tạo ra một từ trường không đổi hoặc biến thiên. Khi môi chất dẫn điện chảy qua lưu lượng kế điện từ, sức điện động cảm ứng có thể được phát hiện giữa các điện cực trái và phải trên thành ống đo lưu lượng. Độ lớn của sức điện động cảm ứng tỷ lệ thuận với lưu lượng của môi chất dẫn điện, mật độ cảm ứng từ của từ trường và đường kính của dây dẫn (đường kính trong của ống đo lưu lượng), và lưu lượng của môi chất có thể được tính toán. Phương trình sức điện động cảm ứng như sau:
E = K × B × V × D
| Where: E－Induced electromotive force K－Meter constant B－Magnetic induction density V－Average flow speed in cross-section of measuring tube D－Inner diameter of measuring tube |
 |

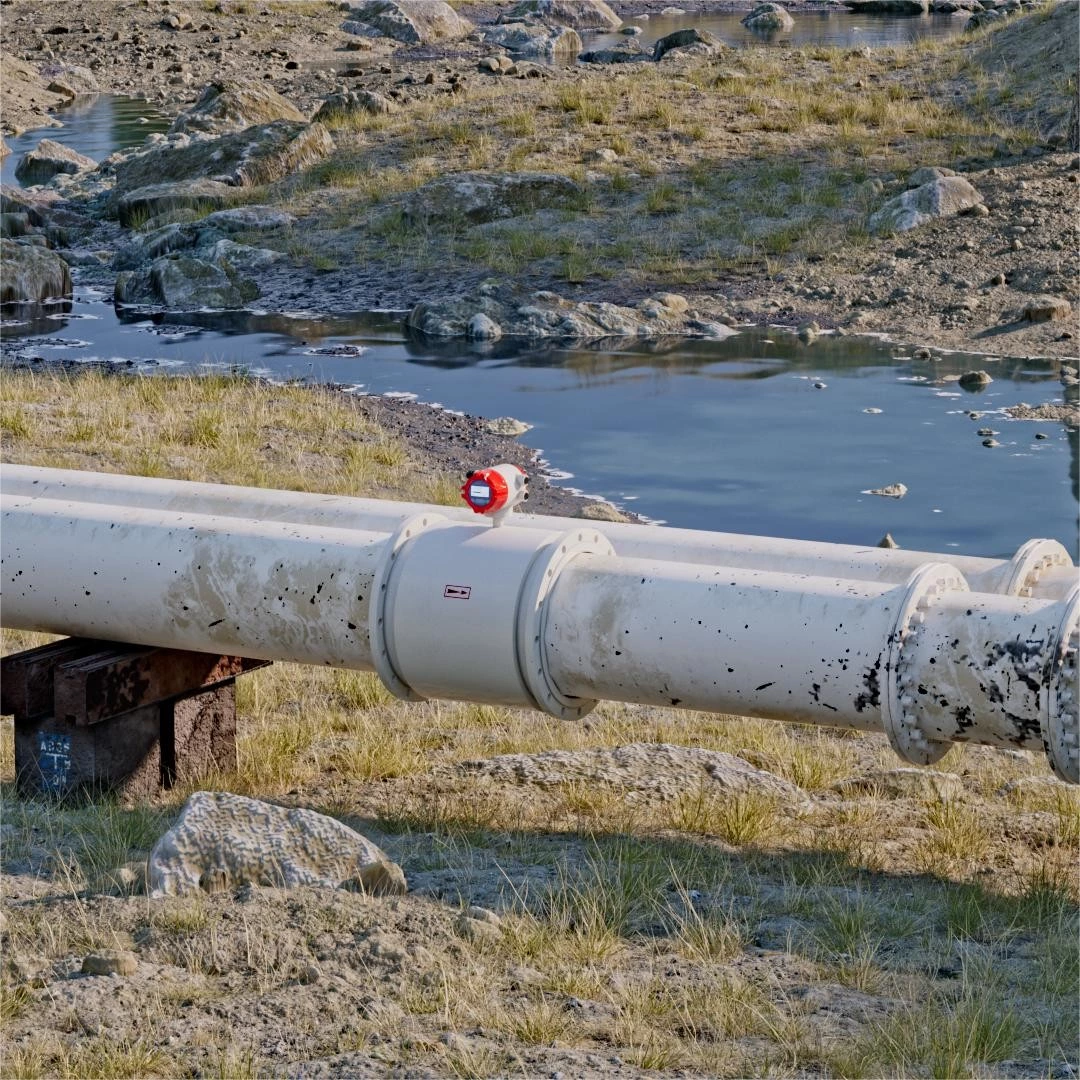

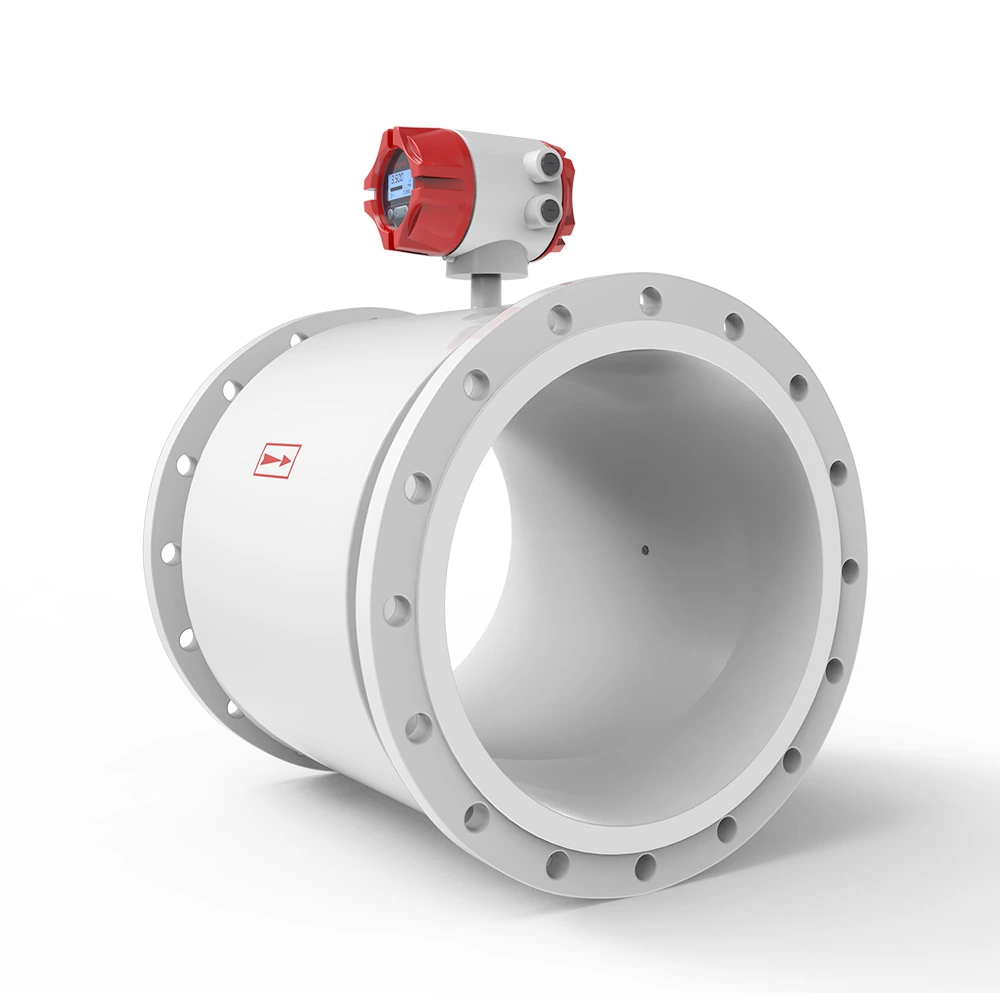

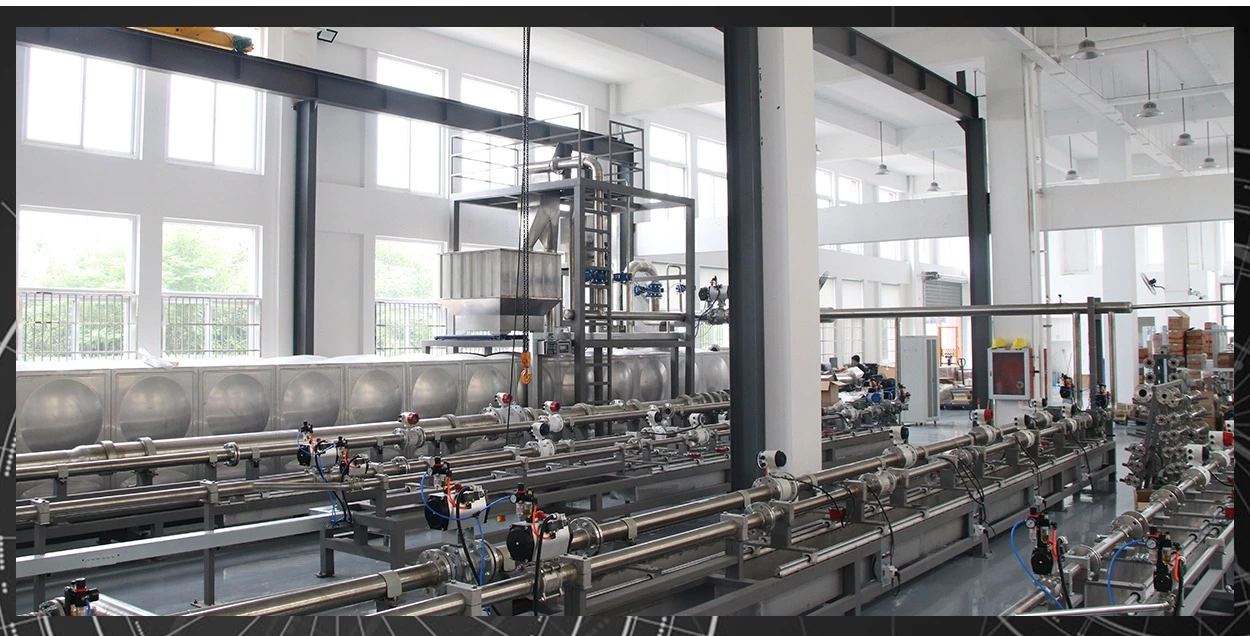

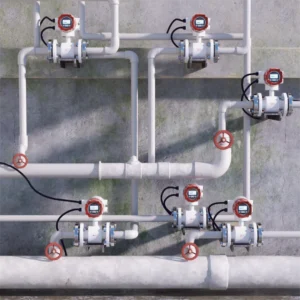

IV. Hình ảnh
